Vom Transporter zum California Coast...

[VauWeh]

Ich bin gerade dabei, meinen T6 Transporter BJ 18 mit Teilen aus einem California Coast BJ 18 zu eben Jenem umzubauen. Dach ist bereits oben, aber bei der Elektrik stehe ich vor größeren Herausforderungen...

Eigentlich wollte ich den Kabelbaum des Spenderfahrzeuges als Ganzes übernehmen, so läuft das aber nicht! Der Aufbau ist komplett unterschiedlich, auch die Stecker passen nur z.T. (Der Transporter hat LED-Licht etc)

Hat jemand von Euch so etwas schon einmal durchgezogen? Irgendwelche Tipps für mich?

Auch bei ERWIN komme ich nicht richtig weiter weil meine Fahrgestellnummer eben nur zum Transporter führt.

Danke im Voraus für Eure Hilfe!

Peter

[Flo83]

Hast du den Stromlaufplan?

Hier gibt es eigentlich nur einen. Der ist gültig von Transporter bis California.



VG

Bearbeitet 11. Januar 2023 von Flo83

[VauWeh]

Danke, das hilft mir schon etwas, ich habe nämlich befürchtet, dass sie beim California alles wieder neu erfunden haben. Was mich stutzig macht, ist die Tatsache, dass beim Transporter fast die gesamte Dachregion an der B-Säule der Fahrerseite versorgt wird, beim California läuft viel auf der Beifahrerseite.

Bisher war ich zu sehr mit der Mechanik beschäftigt, ich werde mich jetzt in die Stromlaufpläne graben.

[4cheers]

Hi Peter,

eigentlich brauchst Du nur den Kabelbaum, der direkt am Küchenschrank montiert ist und den der hoch zur CU geht. Letzterer ist an überschaubarer Anzahl von Verbindungen am Fahrzeug angeschlossen (Fahrersitzkiste, Sicherungskasten, Komfort-STG ?).

Die eventuell vorhandene Beleuchtung vom Schrank kommt dann noch dazu (STG Radkasten hinten rechts). Da habe ich keine Erfahrung. Aber der Rest, inkl. CU-Nachrüstung, ist echt überschaubar. Ich habe meinen Beach auch zum Comfortline oder meinetwegen Coast umgebaut.





You do not have the required permissions to view the quote content in this post.



Der Schrank ist doch links, also auch die Kabel dafür. Der Kabelbaum zur CU geht in der linken B-Säule nach oben, dann nach vorn, dann zum Innenspiegel.

Sicherungskasten ist links und Mitte, Fahrersitzkiste ist auch links. Ich habe rechts nix gemacht ... 🤷‍♀️



Grüße,

Erik

[tonitest]

Hier im Board gibt es doch schon ein paar, wenn auch wenige, Threads dazu, einfach mal die Suche oben rechts benutzen.

Und : Respekt zum Umbau!

[VauWeh]

@4cheers: Bin inzwischen schon etwas schlauer. Der Kabelbaum rechts ist für Standheizung, Klima steuerung im Holm, Licht,..... Dazu die gute Nachricht: alles was in meinem Original-Kabelbaum zu finden ist, finde ich auch beim Spender. Also: einfach tauschen! Auf der Fahrerseite muss ich mich erst durcharbeiten, hier sieht es leider anders aus (LED-Licht+?+?)

@tonitest: Ja hier gibt es sehr viele Details zu finden, mir fehlt vorerst aber noch der Überblick über mein Vorhaben...

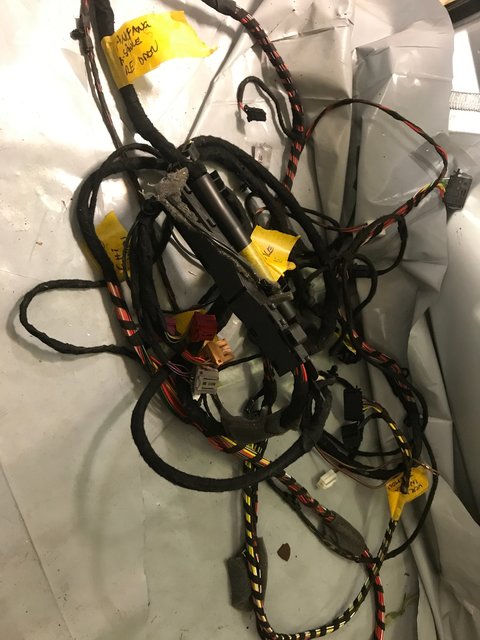

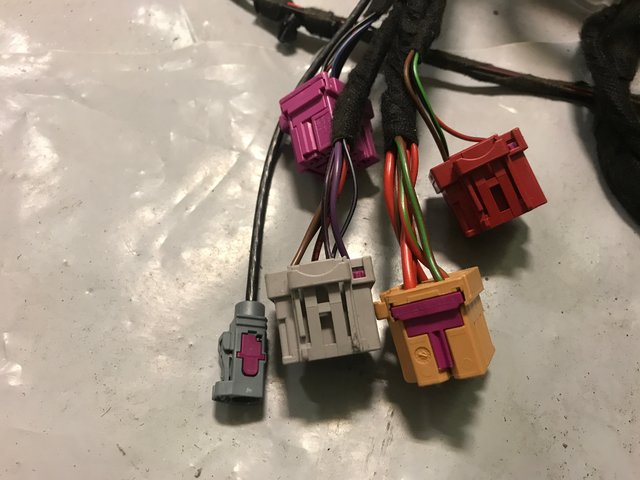

Die zwei Bilder zeigen den neuen Kabelbaum beifahrerseitg. Leider sind nicht alle Sockel beim Transporter vorhanden, und die vorhandenen sind auch nicht voll belegt

You do not have the required permissions to view the image content in this post.

[4cheers]

You do not have the required permissions to view the quote content in this post.



OK, die hatte ich schon ab Werk. Da musste ich nicht ran. Aber ja, die LSH ist rechtsverbaut.
