Klapptisch Innenraum - Gelenk gebrochen :-(

[Turnierbus]

Vielleicht hat jemand einen Tip, wie man die Kunststoffteile unter dem Küchentisch (leider genietet) reparieren kann,  ohne den gesammten Tisch austauschen zu müssen?! Wo bekommt man das Teil überhaupt ? Über Anregungen , Ideen oder links würde ich mich sehr freuen!

LG Sebastian

[dedetto]

Pech,

aber passiert ist passiert.



Irgendwer hat mal etwas von Kleben geschrieben.

Weiß aber nicht ob es hielt.



Ansonsten bei VW bestellen.



[Andre65]

Schau mal über die Suchfunktion nach: https://www.caliboard.de/search/?q=tisch niete

[Grippen]

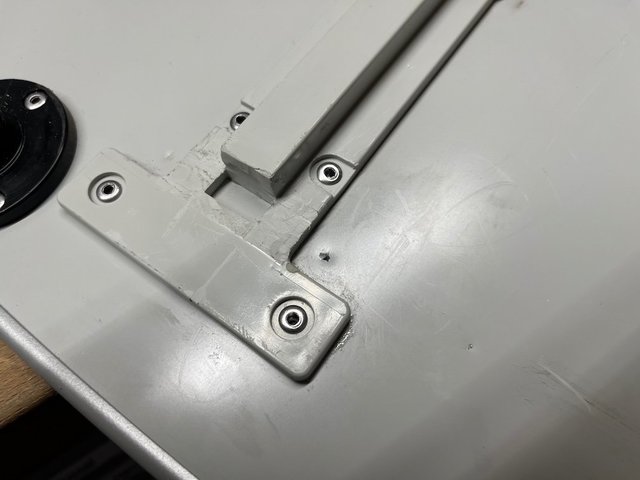

Ich habe das Plastikteil mit Araldit zusammengeklebt.

Da war der Zerfall allerdings noch nicht besonders weit fortgeschritten



You do not have the required permissions to view the image content in this post.

Bearbeitet 13. Mai 2018 von Grippen

[Turnierbus]

Ich habe schon überlegt, ob ich das Teil mal verbessert nachkonstruiere und die Datei für den 3D Druck freigebe ... ich glaube damit haben einige Probleme mit dem brechenden Gelenk. Wenn es dafür kein Ersatzteil geben sollte, keine Alternative außer aus alu fräsen vielleicht

[NUP2017]

Also ich hatte das gleiche Problem und hab mal veruscht zu reparieren:



Ich hab mir ein passendes Edelstahlscharnier bei OBI gesucht, 2mm dicke mit 6mm Stift.

Die eine Hälfte habe ich etwas zurechtgesägt.

Aus 5mm Polycarbonat habe ich eine kleine Platte gemacht und die Scharnierhälfte mit 3 M5 Senkkopfschrauben und selbstsichernden Muttern permanent verschraubt.

Das gebrochene Teil der Kunststoffteils unter dem Tisch habe ich mit dem Dremel abgetrennt, die beiden Blindnieten aufgebohrt und da es auch noch vollflächig verklebt war habe ich es noch mit einer Klinge vorsichtig losgebrochen.

Ich habe mir in das Polykarbonatteil 5 Löcher für 4 mm Blindnieten gemacht, die dienen vor allem zur Lageausrichtung beim nachfolgenden Kleben.

In den Tisch habe ich von unten mit einem, auf 3mm länge begrenzten, Bohrer die Löcher für die Blindnietern gemacht.

Vor dem Bohren habe ich alles vormontiert, augerichtet und mit Schraubzwingen gesichert, damit danach die Klappfunktion und Arrentierung im eingeklappten Zustand noch funktionieren.

Da der hole Tisch sehr dünn ist habe ich die Linsen der Blindnieten noch etwas abgeflacht um nochmals etwas Länge zu sparen.

Die Polykarbonatplatte mit der Scharnierhälfte habe ich mit 2-Komponentenkleber vollflächig aufgeklebt und die 5 Nieten haben die Platte so zentriert dass es danach passen sollte.



Der Bolzen ist auf der einen, der M6 Mutter gegenüberliegenden, Seite leicht konisch. Auf den Dorn habe ich neben dem Scharnier links und rechts einen 4 mm lamngen Abschnitt eines 8mm Dübels als Distanzring eingebaut.

Diese Ringen sind elastisch genug um mit dem Konus zurechtzukommen.



Nach dem Aushärten des Klebers ist hoffentlich alles gut, Fortsetzung morgen!



You do not have the required permissions to view the image content in this post.

Bearbeitet 5. Juni von NUP2017

[NUP2017]

Hier noch der Klebevorgang.

You do not have the required permissions to view the image content in this post.

[Commanderbrot]

Sehr schön gelöst!



Genau dieses Gelenk ist bei unserem neuen Gebrauchten auch kaputt. Zum Glück übernimmt das noch Roadsurfer denn wie schon beschrieben wurde: Das Plastikteil gibt es nicht einzeln...



Kostenvoranschlag von VW beläuft sich auf über 500 EUR für den neuen Tisch! 😳



[NUP2017]

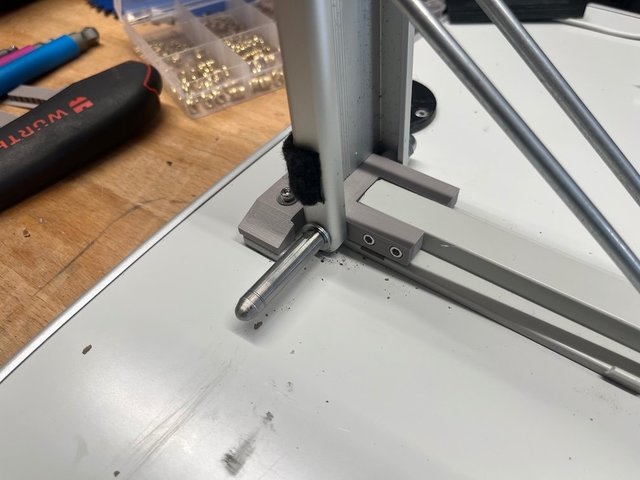

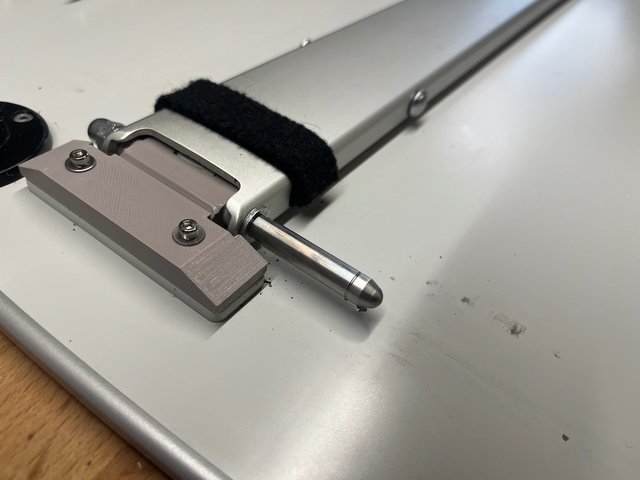

So jetzt isses fertig.

Die Reparatur hat funktioniert, der Fuß lässt sich klappen wie vorher, rasten eingeklappt ein und der Tisch kann wie vorher im Fahrzeug zwischen Küchenzeile und Rückbank verriegelt werden.

Mal sehen wie der nächste Urlaub läuft aber von der Haptik her kein Unterschied zum Ursprungszustand.





You do not have the required permissions to view the image content in this post.

[Bertram-der-Bulli]

You do not have the required permissions to view the quote content in this post.

Sehr gut gelöst!!



Schleifen die Schrauben nicht am Schrank? Die sehen so lang aus..

[NUP2017]

Schrauben sind 2 mm kürzer als das Bein dick ist
